【iMicro Q3】指尖上的光學顯微鏡 奈米級1200放大倍率!挑戰手機顯微觀測的極限

781% 781%
目標 NT$ 50,000

累計集資金額

NT$ 390,550

  • 贊助人數:218

    不重複贊助人數:216

    218

  • 剩餘時間

    38 天

鈕扣的大小帶你一探神祕的微觀世界!更具有突破性的iMicro Q3顯微鏡,低於一微米的超高700奈米解析度,低失真、高倍率,滿足你對微觀研究的極致探索!

募資期間

2024/06/12 12:00 – 2024/08/30 22:59

計畫更新發佈於 2024/07/18
計畫延長|集資優惠熱銷中 🔥 優惠延長至8/30!
countdownmailcomcountdownmailcom

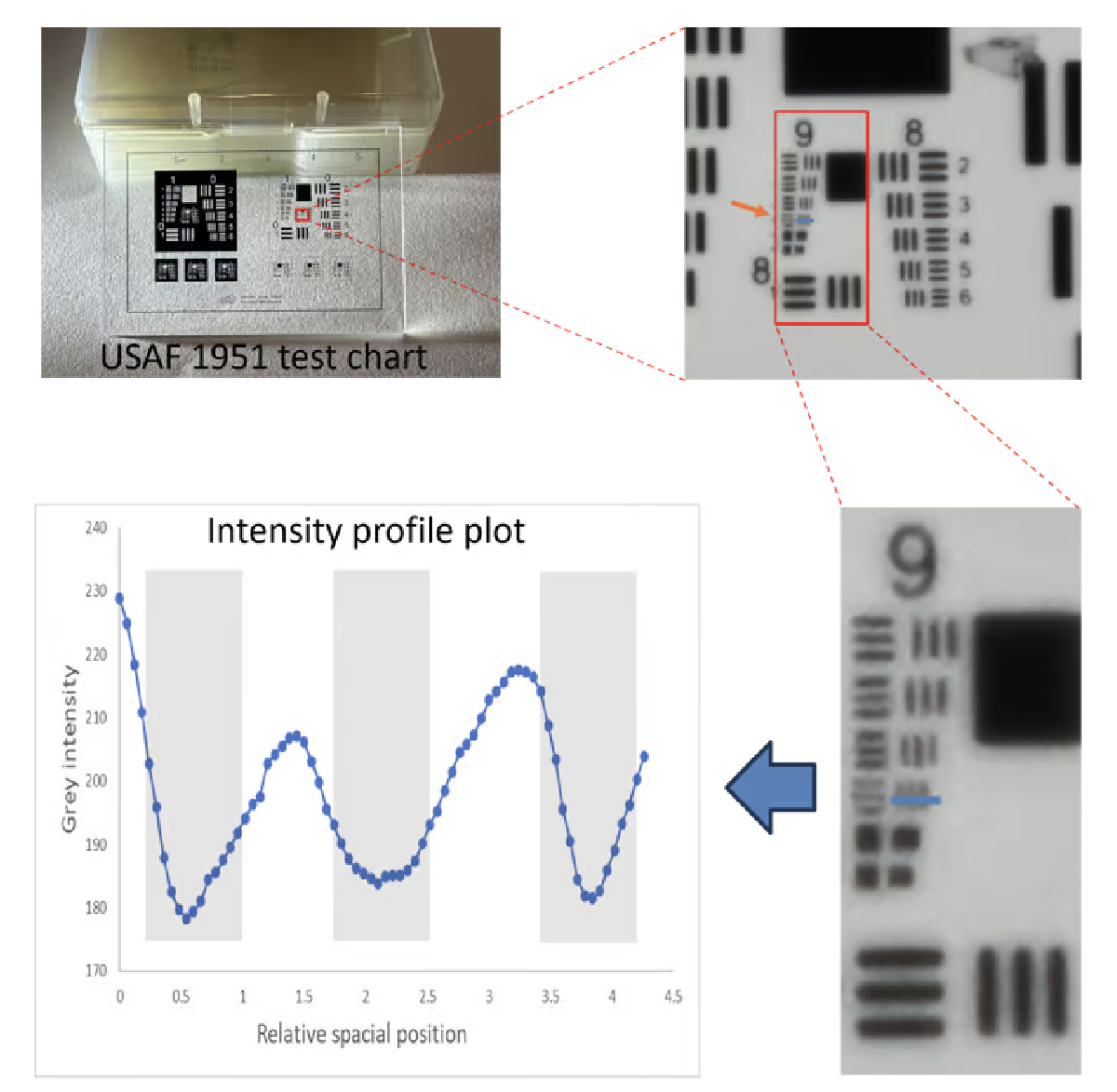

光學顯微鏡的解析度受到干擾現象和可見光波長的限制。 達到可見光波長一致的數百奈米解析度是一項重大挑戰。 在此背景下,iMicro Q3 作為開創性的智慧型手機顯微鏡可實現亞微米級的解析度水準! Micro Q3 可以解析USAF1951測試目標組9,元素4,對應0.69微米。

- 解析度測試,可分辨9族元素4的譜線(690nm)-

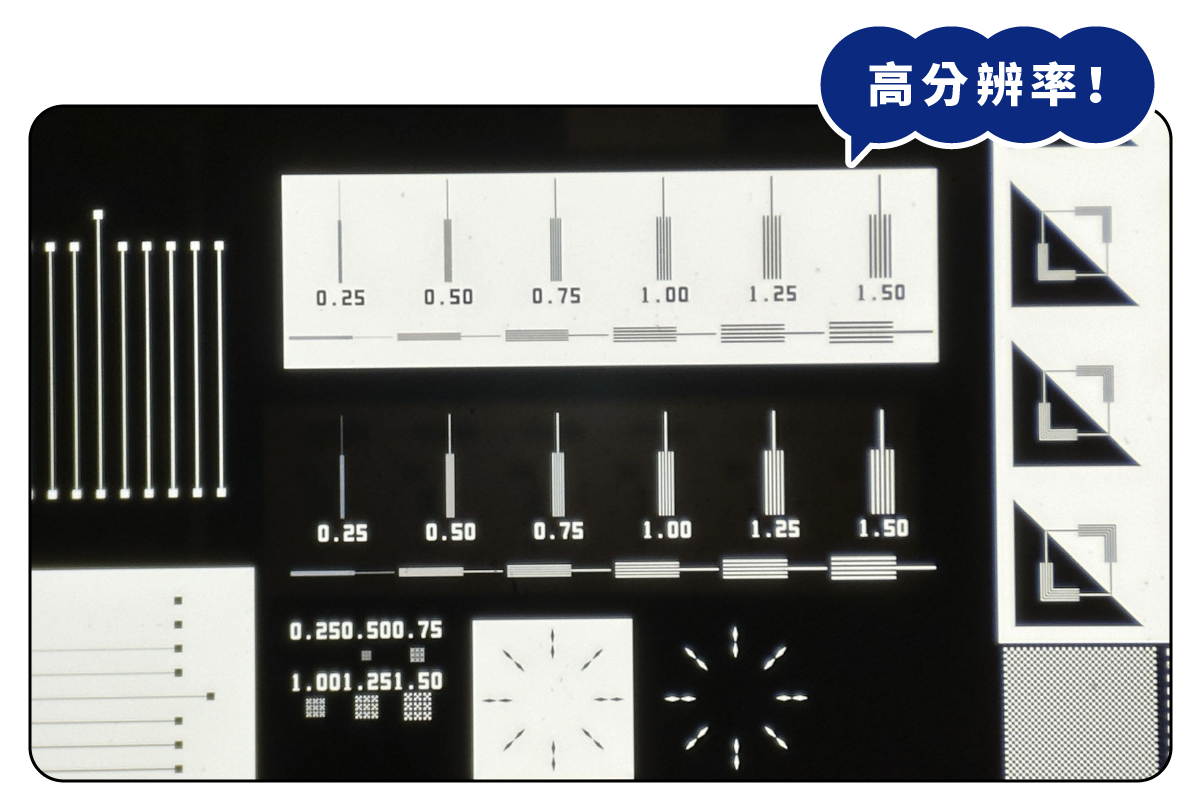

此顯微照片是在積體電路 (IC) 生產中使用的鉻光掩模上發現的圖案的一部分。此圖案包含具有不同線寬(範圍從 0.25 到 1.5 微米)的線對。其中可看到 iMicro Q3 鏡頭展示了解析小至 0.75 微米線對的能力!


iMicro Q3 與前身 iMicro Q2 相比,在放大倍率的方面獲得了顯著的進步。 在 iMicro Q2 令人印象深刻的基礎上,我們進一步突破了限制,提供更有力的放大體驗!

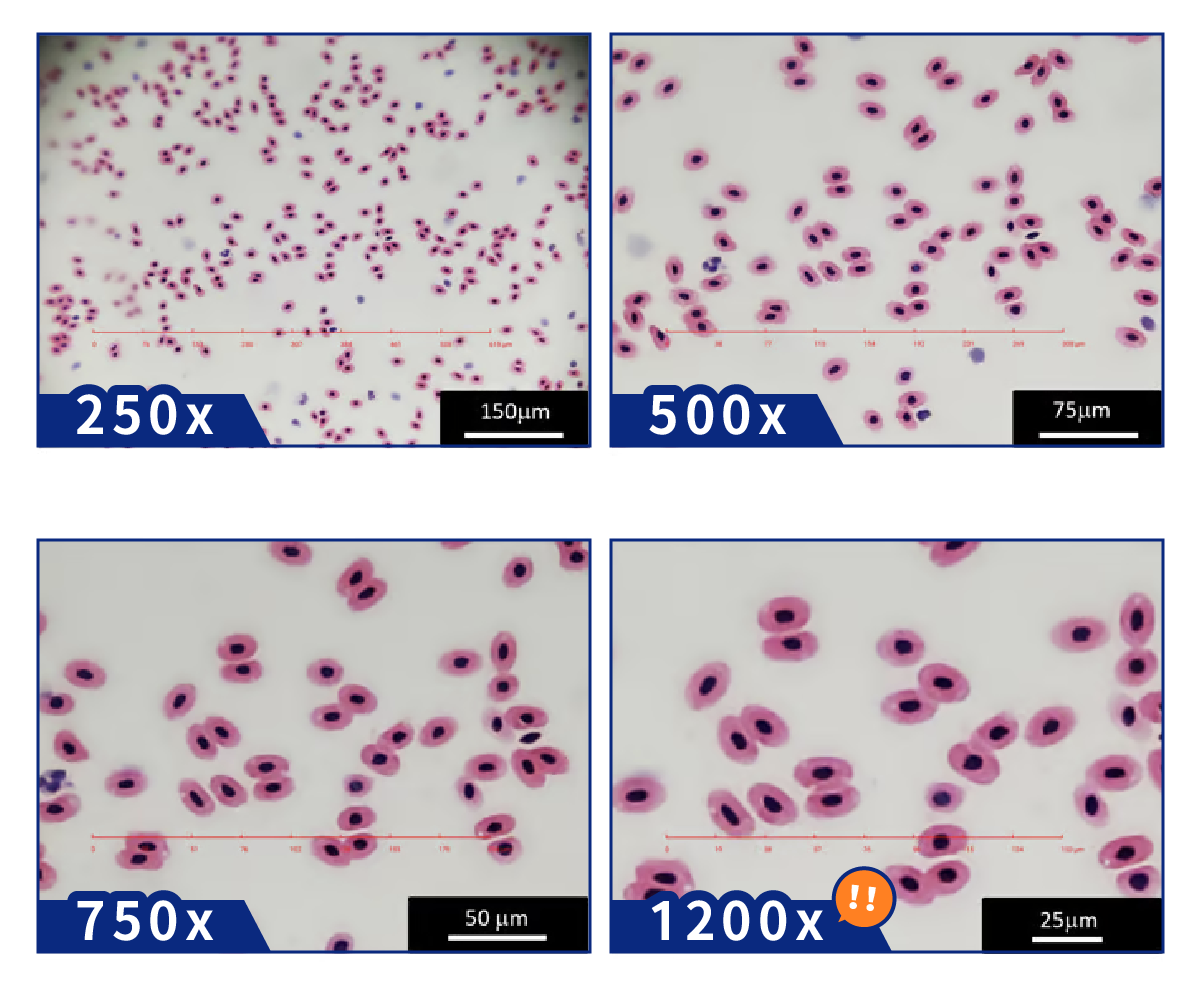

- iMicro Q3配合SAMSUNG Galaxy S10e拍攝的青蛙血液抹片 -

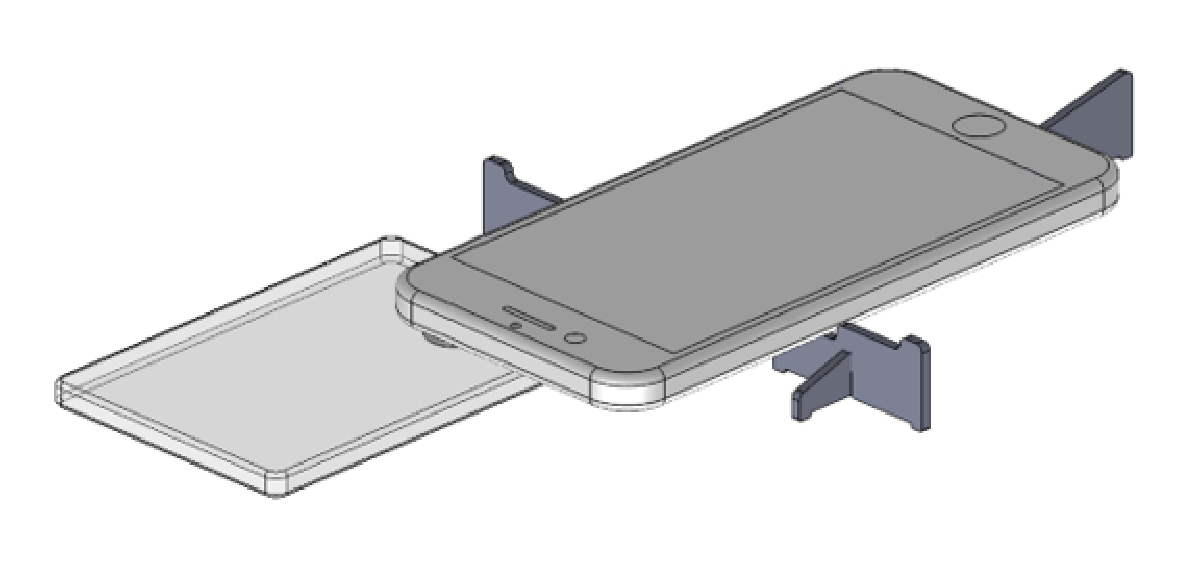

內附支架可明顯增強顯微觀察能力,提供卓越的功能,協助手動對焦,觀測更容易。
對焦支架由耐用的工程塑膠(PMMA、丙烯酸樹脂)製成,可長期使用。安裝、操作皆容易上手,使用完畢後,拆卸存放在收納盒內,方便攜帶隨取隨用!

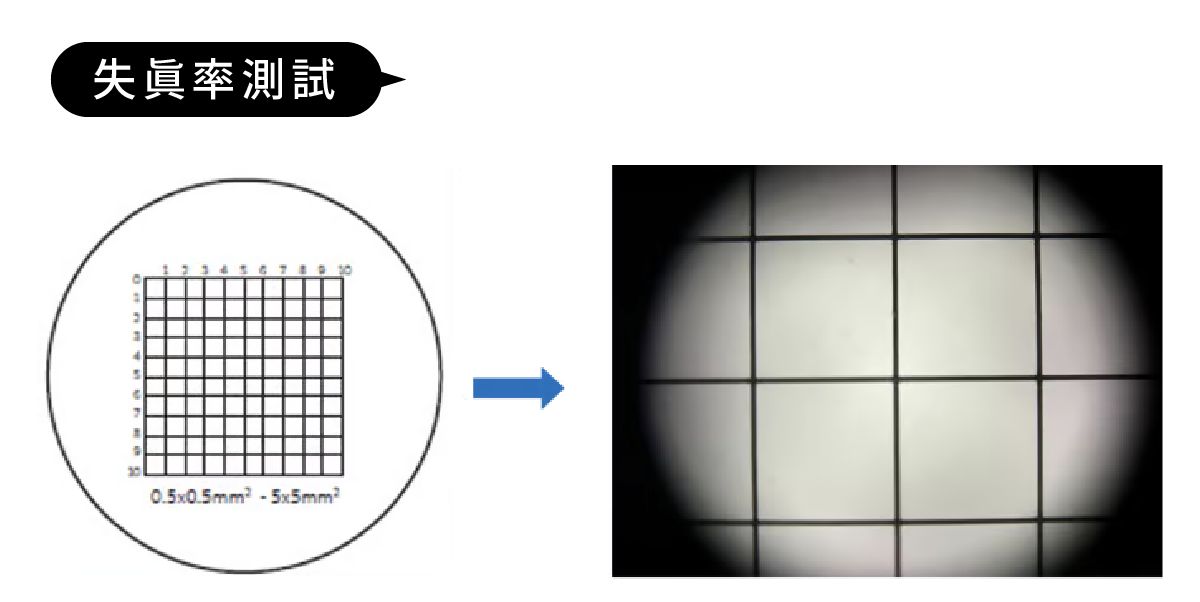

使用網格校準目標來測試失真率。 可以看到即使在視野邊緣的全視圖中,也沒有觀察到明顯的失真!

- 變形測試,左為校準圖,右為顯微照片,手機為iPhone 14Pro -

- 手機:iPhone 14Pro/顯微鏡:Leitz Metallux 3(50x物鏡和10x目鏡)-


極薄的外形和重量

iMicro Q3 的尺寸約為指尖大小,重量僅 0.41克,具有令人難以置信的輕薄外形厚度僅 3.4 毫米。可確保與您的手機無縫整合,安裝後不會超出手機邊緣。


方便攜帶

收納盒僅卡片大小,方便收納 iMicro Q3、支架、尺規,可以輕鬆地放入錢包或任何口袋中。
使用時,收納盒還可作為反光照明箱

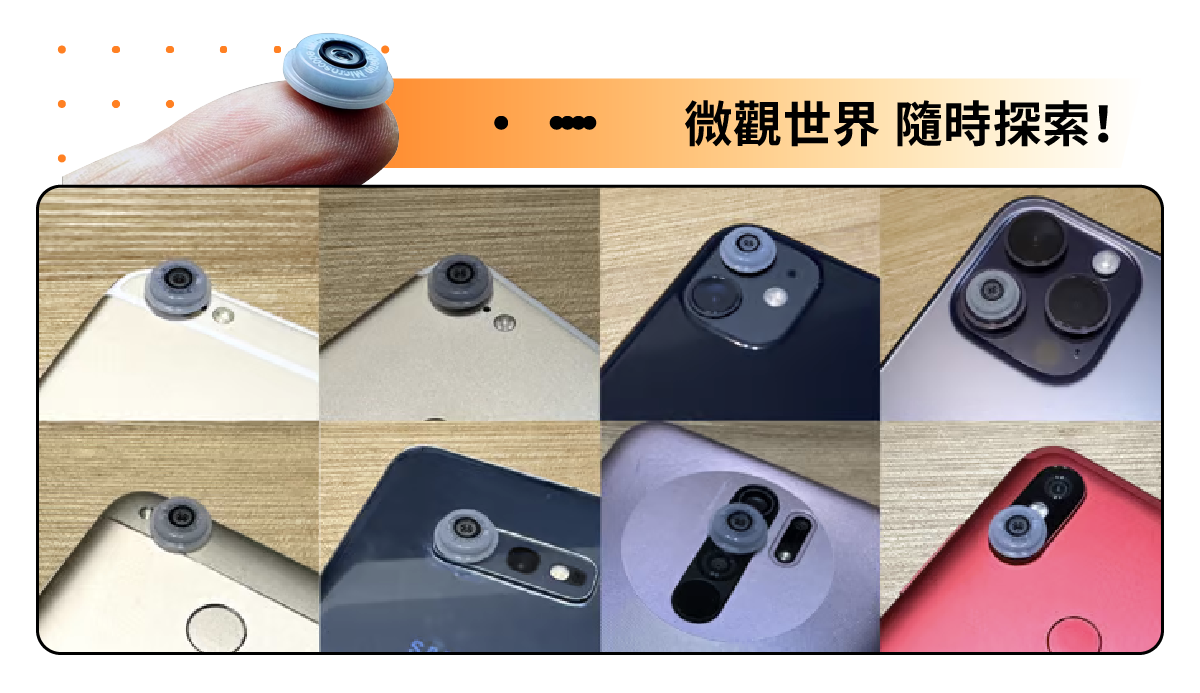

輕鬆用於任何的手機鏡頭上

iMicro Q3 的設計與 iMicro Q2(p) 的鏡頭和 iMicro C 的鏡頭非常相似,iMicro Q3 採用圓形造型,以確保與幾乎所有的智慧型手機的鏡頭相容。

透過巧妙的、可重複使用奈米吸盤,這些鏡頭可以無縫地附著在您的手機上。 無論裝置配備單一相機或多個後鏡頭,這些小型圓形鏡頭都可搭配。

整體放大倍率

指尖顯微鏡放大倍率取決於類似傳統複合顯微鏡的複雜光學系統,整體放大倍率是由物鏡和目鏡元件的綜合效果所產生的。

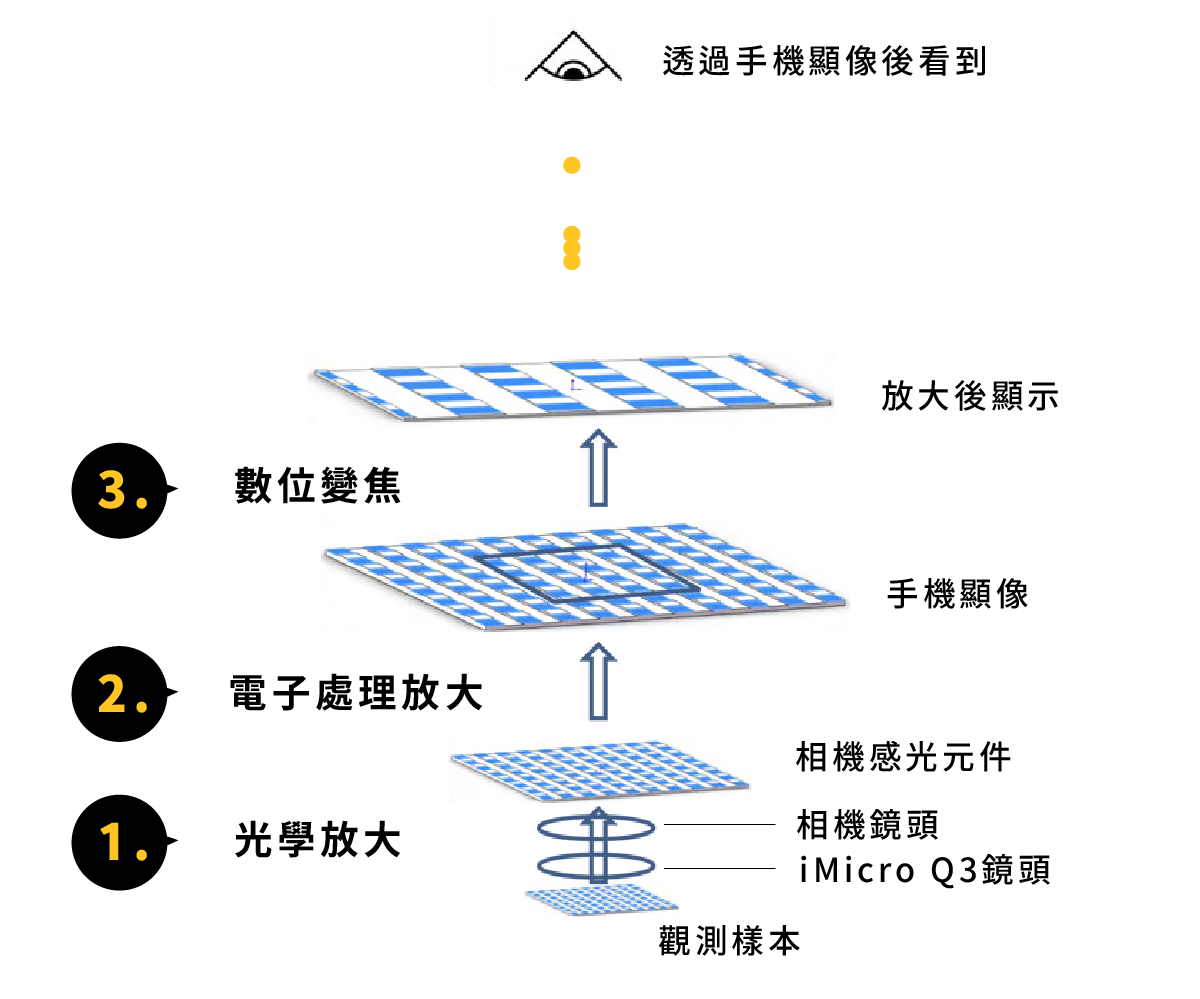

就指尖光學顯微鏡 iMicro Q3 而言,以下三階段的放大過程可以達到總放大倍率。

  1. 鏡頭引發光學放大,在智慧型手機的相機感光元件上產生影像。
  2. 透過電子處理進一步放大,影像被投影到更大的螢幕上。
  3. 數位變焦再進一步放大影像,透過數位方式增強影像。

這三階段的綜合結果在我們的指尖顯微鏡中產生了總放大倍率,展示了光學和數位技術的和諧融合。



多元非球面微鏡片

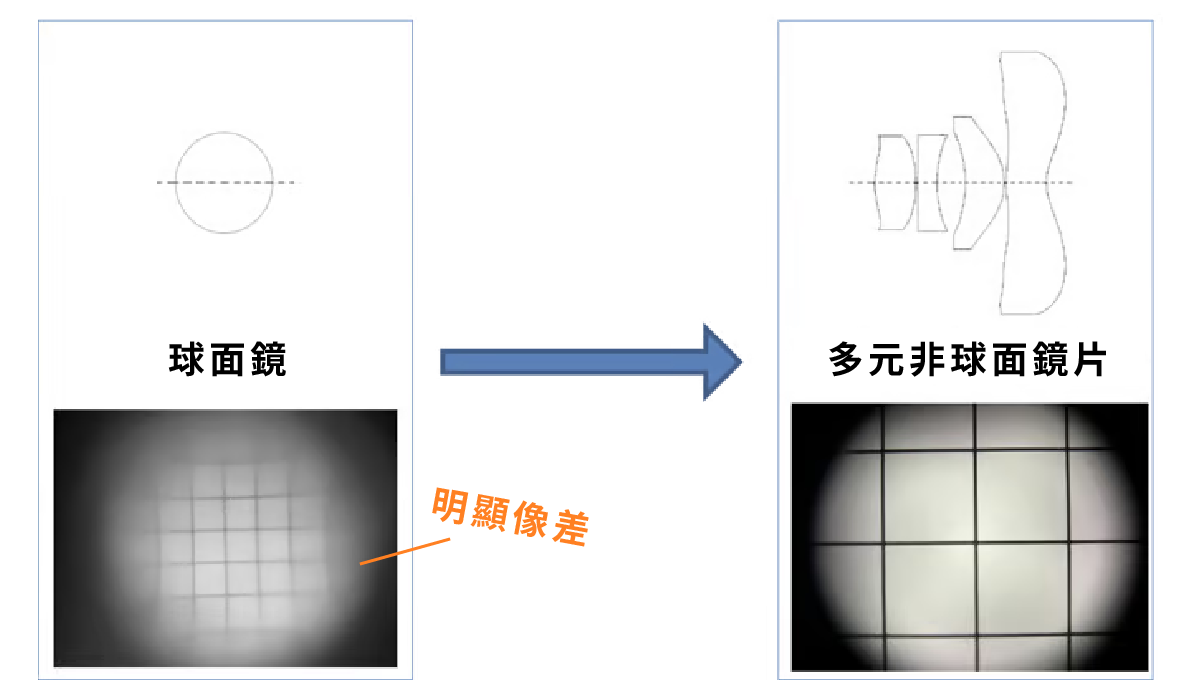

鏡頭在系統中扮演著至關重要的角色。 小球透鏡的概念雖然很簡單,但由於明顯的場彎曲效應、球面像差和其他光學畸變,可用的視野和能使用的地方有限。

然而 iMicro Q3 採用先進的多元非球面鏡片設計。 iMicro Q3 在 Q2 的基礎上加入了一個附加元素。 這種設計的變化增強了放大能力並減少了像差,經過整合後帶來包含卓越清晰度和精準度的光學性能,提升指尖顯微鏡體驗。



帶有偏光鏡的反射/透射照明

在顯微鏡領域中,光和照明是基礎的要素。 在當今的環境中,智慧型手機都有相機和手電筒的配備功能。

iMicro Q3 採用創新的反射/透射照明方法。 極薄的PP收納盒不僅作為收納盒及保護殼,還可作為反光照明箱手電筒環境光進入PP盒底部,光線經PP殼的底部反射,進一步增強整體亮度。

兼容各種手機相機的鏡頭及閃光燈配置! 此外,即使使用沒有手電筒的設備,在環境光條件下或靠近外部光源的情況下也能有效地發揮作用。

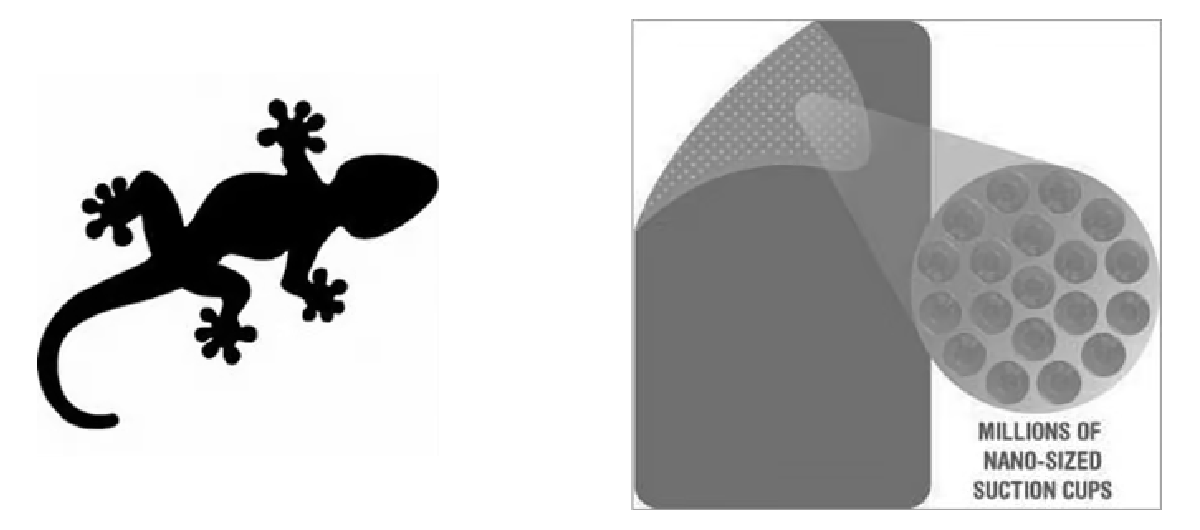

奈米吸盤的靈感來自於壁虎的腳掌。 它由數千個微型氣穴所組成,其原理類似於微型吸盤,可將設備牢固地固定在手機上。

每次安裝和拆卸時,手機都不會殘留! 這種「奈米吸盤」具有無殘留、沒有黏性和可重複使用性,這種技術已在先前的產品中證明了其有效性。

→ 若感覺黏性不夠時,也可使用 PSA 膠帶(例如:透明膠帶)清潔!


微米尺μRuler M:滿足專業需求

iMicro Q3 附一個頂尖的 μRuler M(載物台微米尺),用於校準APP中的比例尺,達到精確的尺寸測量。

手機APP:i-Seeing

只要是能夠開啟手機手電筒的APP都能夠與 iMicro Q3 配合使用。在某些需求下,使用比例尺確保顯微照片上的準確很重要。配合專用APP「 i-Seeing 」可確保最高品質的顯微照片,顯微照片上的比例尺可以根據使用者需求打開或關閉,需要時嵌入圖片中。
